米娅文化系列产品隶属于杭州普庆文化创意有限公司，属全国知名美术用品品牌之一。首次在国内开创了水粉颜料果冻形式的使用方式，并拥有自己的原料和灌装生产线，拥有专利11项，品牌商标注册，并致力于推出具有开创性产品。

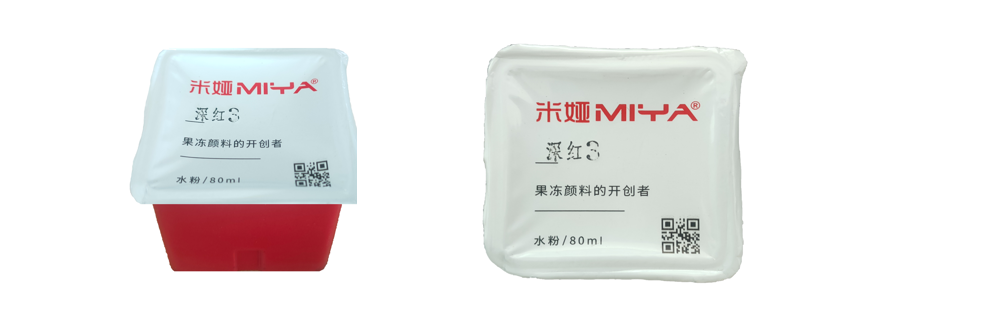

水粉果冻颜料是米娅的主要产品之一。每个果冻杯颜料包装上印有唯一系列号的二维码，若干个果冻杯装成一箱。每个包装箱上有箱号等生产信息。为了方便仓库管理和防窜货管理，在生产中要求实时采集果冻杯的系列号和箱号，并进行绑定。
生产自动化改造以前，采用人工方式采集条码数据。因为生产速度快，一条产线需要6个工人扫码包装，成本高，效率低。现在引进自动化包装线，代替人工包装，条码采集由固定读码器来完成，整个产线由原来的7人改为现在的1人，大大提高了效率，节省了成本。

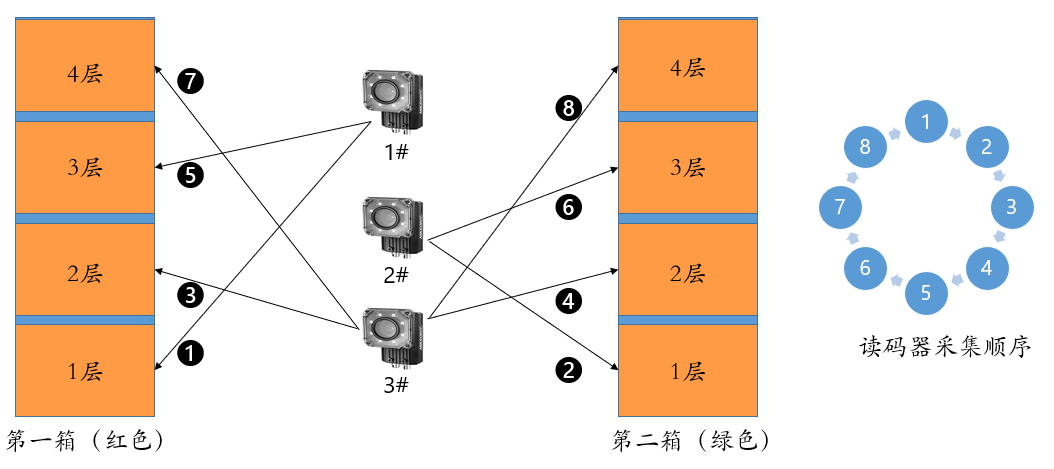

自动化包装线每个生产周期同时包装两箱不同颜色的产品，每箱分4层，每层24个，所以至少需要2个读码器来采集果冻杯的条码数据。因为生产时果冻杯一半正面朝上，一半正面朝下，所以根据实际情况，采用了三个读码器来采集果冻杯的二维码数据。二个采集正面朝上的条码信息，一个交替采集正面朝下的条码信息。加上按顺序采集箱标上的箱号条码数据的读码器，一条生产线总共需要4个固定读码器。
读码器有众多的品牌，能够满足要求即可，此次选用国产海康品牌。海康在国内属于行业领军厂家，其旗下的固定读码器性价比较高，比国外知名品牌，比如康耐视、基恩士、得力捷等便宜不少，可以节省不少成本，而性能又能满足要求。

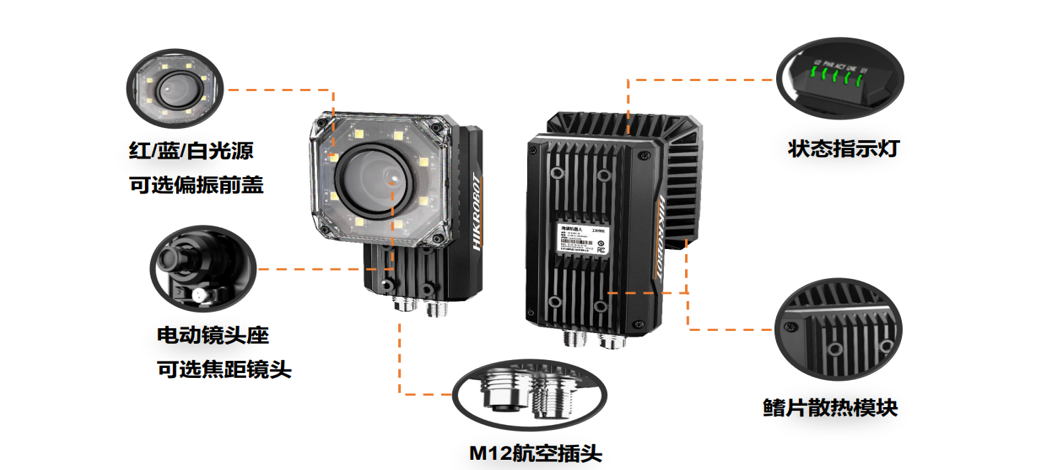

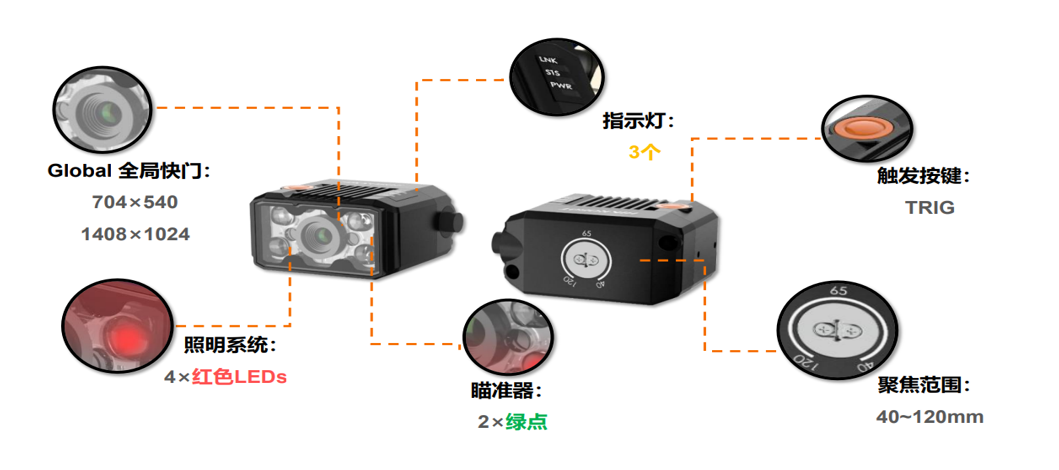

果冻杯二维码较小，并且需要一次读取24个甚至更多一点的数量。经过实地测试，海康ID5000工业读码器能够满足要求。因为果冻杯封装材料采用乳白色PET，有反光的现象，影响条码的读取，所以在读码器上加装了偏光镜，以改善读码效果。ID5000自带光源，无需外加，所以总体体积小，安装方便，省去了不少麻烦。
包装箱上的标签比较大，并且一次只读取一个一维码，要求相对比较低，所以选用价格比较低的ID2000。
海康读码器自带光源，可以有效改善读码效果。但如果读码器长时间处于工作状态，影响光源和读码器的寿命，并且消耗电能，所以读码器只在装有果冻杯的托盘到来的时候才工作。读码器什么时候工作由自动化包装线的PLC来控制。当托盘到达指定位置后，PLC给出触发信号，读码器开始读码。
每个托盘装有24个果冻杯，读码器需一次读取24个二维码，由于各种原因，读码器每次读取的时间长短不一，自动化PLC无法预知读码器何时才能读取完成，所以读码器完成读码后，需要给出一个信号，通知自动化PLC读码已经完成，可以继续下一动作，将托盘移走。
自动化PLC和读码器之间互传控制信号，需要通过控制器进行转换。因为电路不同，两者之间不能直接连接。控制器采用我们自己开发的产品HT-0218。该控制器可以提供七路继电器输出。除了三路输出控制三个读码器外，还有三路输出，控制三色灯的红灯、绿灯、蜂鸣器，根据业务逻辑，提供不同情况下的警示。

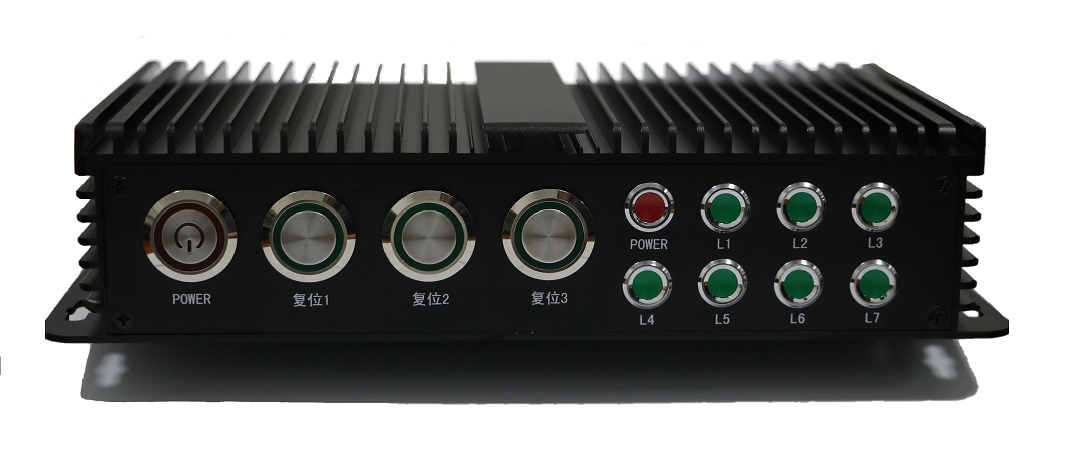

控制器HT-0218

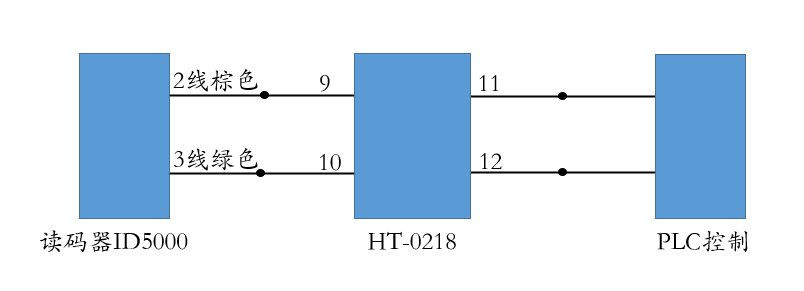

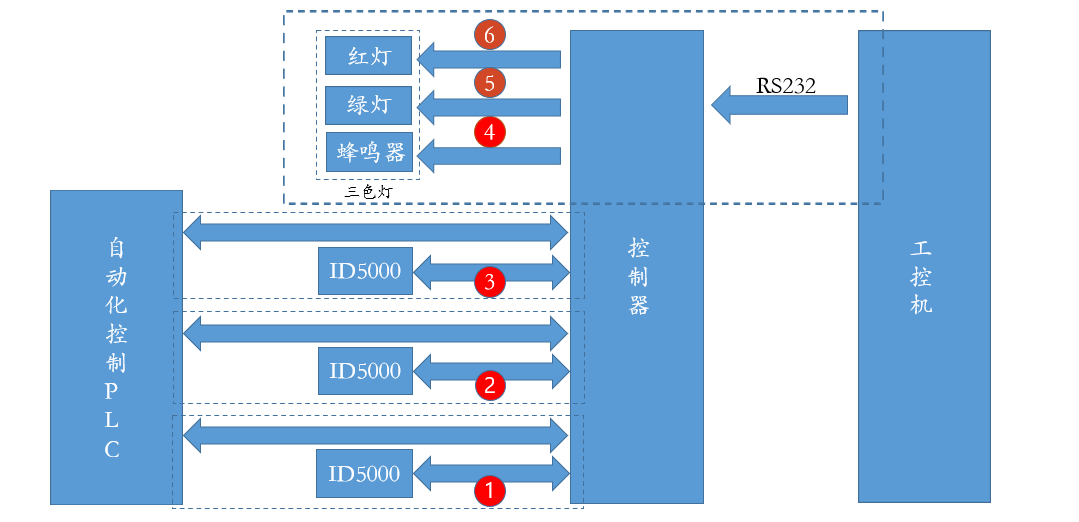

控制信号连接示意图

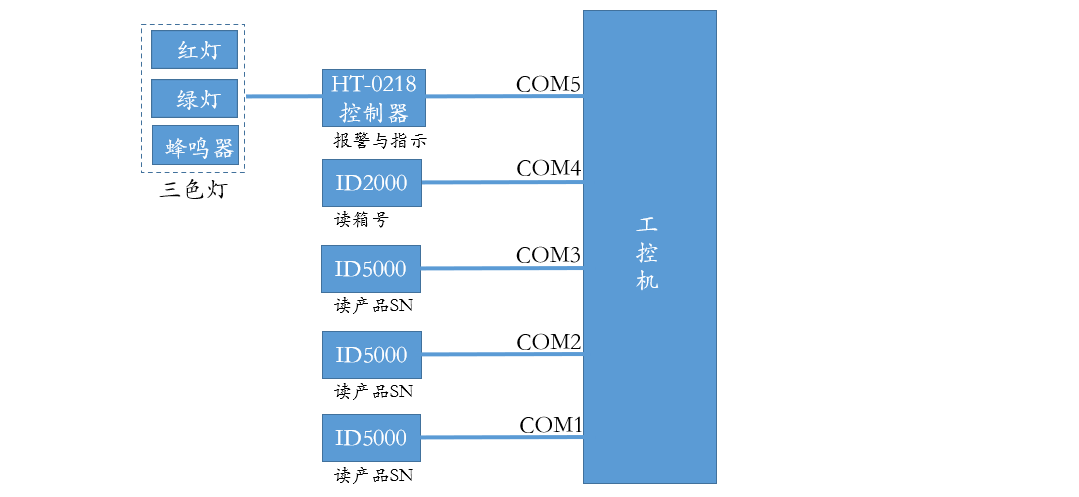

数据传输示意图

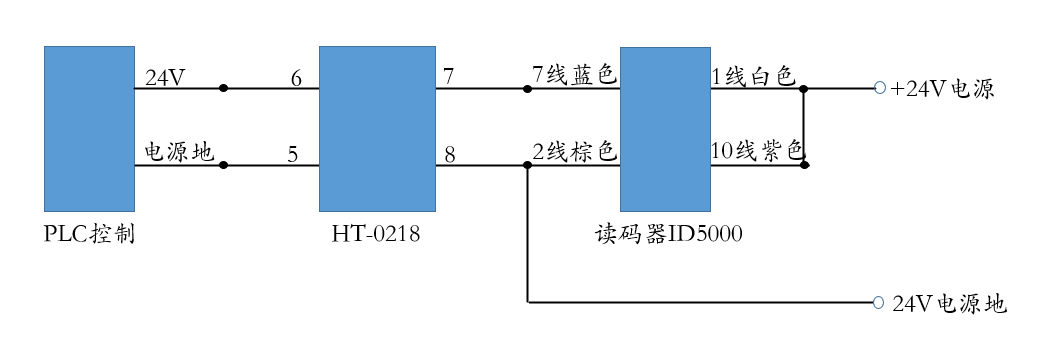

PLC控制读码器读码电路接线图
读码器完成读码后通知PLC电路接线图

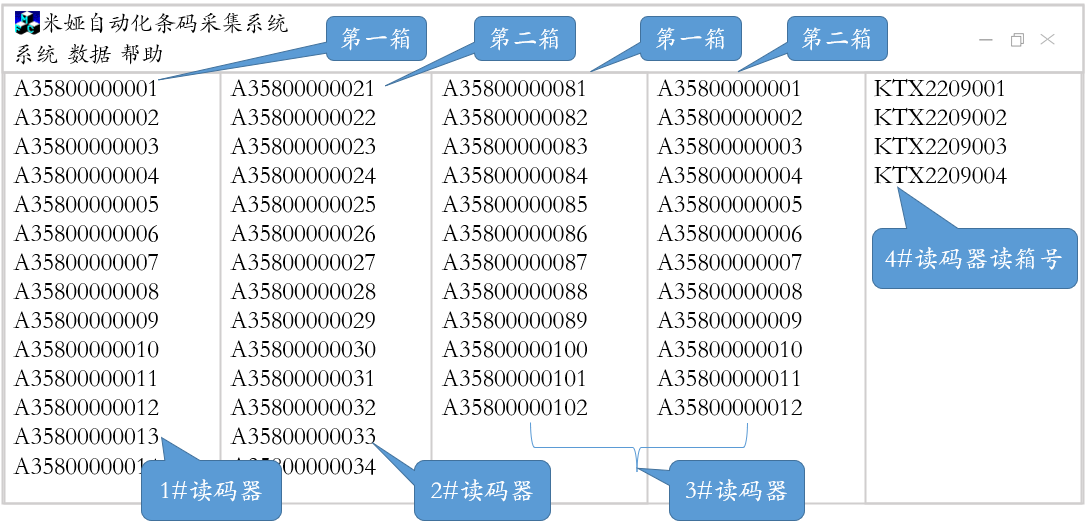

读码器条码采集界面

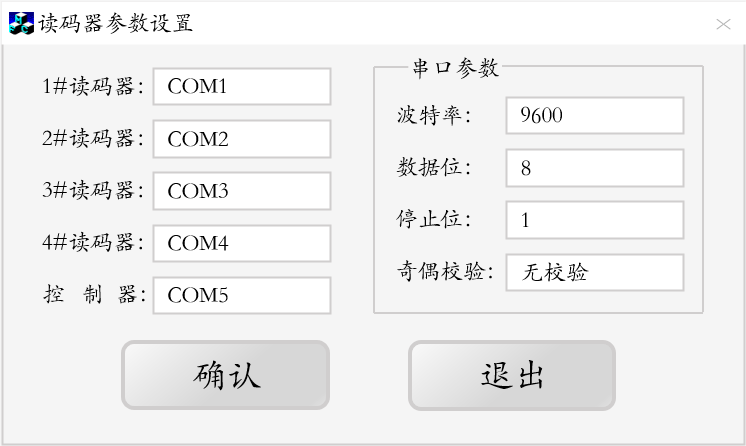

读码器端口设置

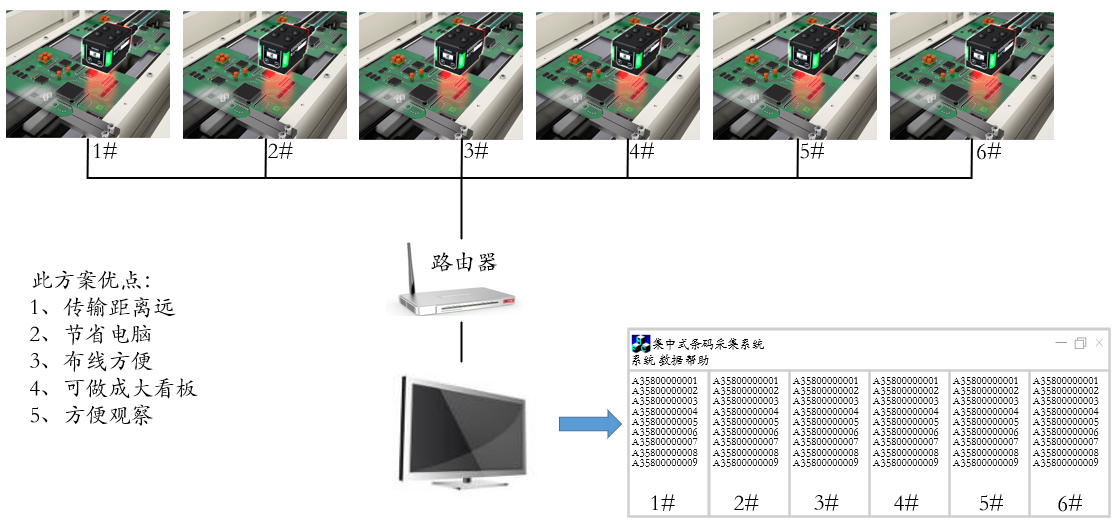

多个读码器也可以同时并联在一起，接到同一台电脑，分别采集不同工位的条码信息。读码器与电脑之间可以通过RS232或网线连接。网线传输入距离更远。
